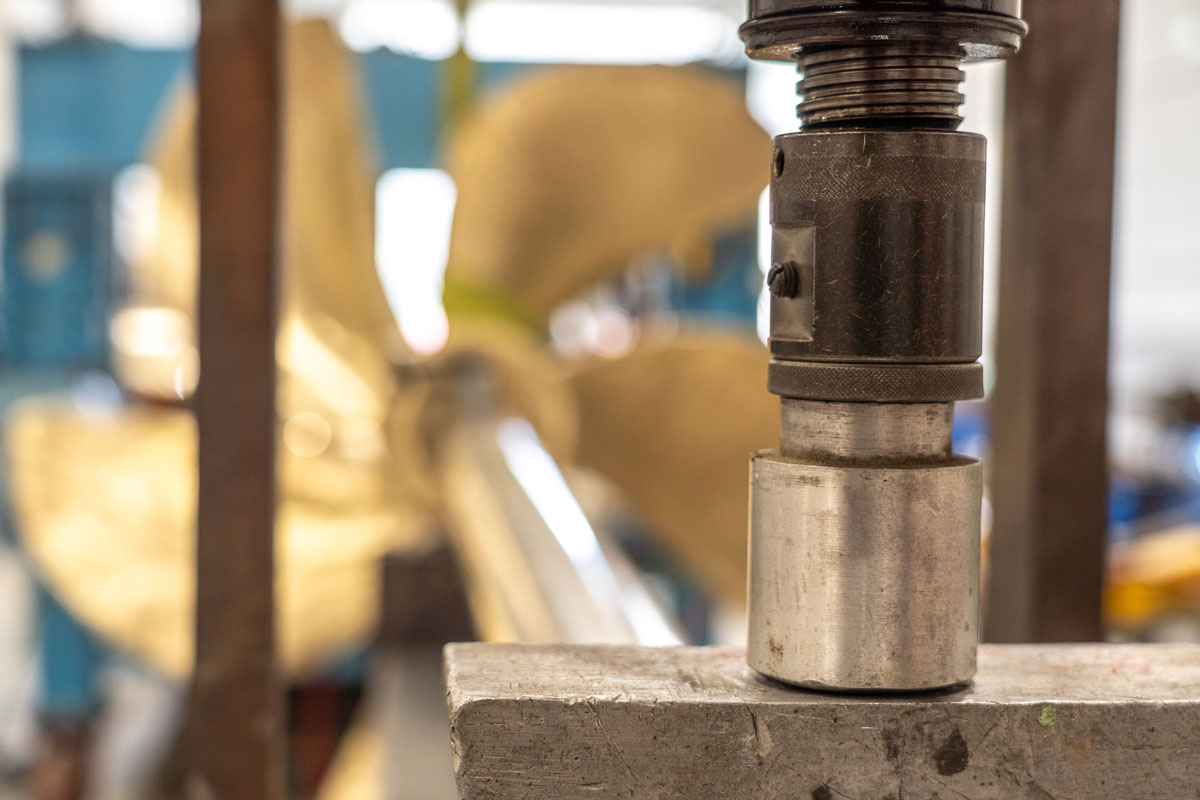

¿Por qué vibra la línea de ejes de un barco?
En el mundo marino, el silencio y la suavidad durante la navegación no son solo cuestiones de confort. También pueden ser indicadores de que la línea propulsiva está trabajando correctamente.
Dentro de este sistema, la línea de ejes es uno de los elementos fundamentales para transmitir la potencia del motor hasta la hélice. Por ello, cuando aparecen vibraciones anómalas, no deben considerarse simplemente una molestia: pueden ser el síntoma de un problema de alineación, de un desgaste, de un desequilibrio o de una excitación dinámica que, si no se identifica y corrige a tiempo, puede terminar dañando distintos componentes de la instalación.
Toda línea propulsiva está sometida durante su funcionamiento a diferentes esfuerzos: par de torsión, empuje axial, cargas de flexión y fuerzas hidrodinámicas procedentes de la hélice.
Por tanto, cierta vibración forma parte del comportamiento dinámico normal de una instalación. El problema aparece cuando las vibraciones alcanzan niveles anómalos o se producen en determinadas frecuencias de funcionamiento.
Además, es importante tener en cuenta que una vibración no significa necesariamente que el eje sea el origen del problema. La causa puede encontrarse en cualquier elemento de la cadena propulsiva: motor, acoplamiento, reductora, cojinetes, eje, hélice o incluso en la propia interacción entre la hélice y el flujo de agua.
Vibraciones torsionales
Las vibraciones torsionales son oscilaciones del sistema alrededor de su eje de giro. Se producen como consecuencia de las variaciones cíclicas del par transmitido por el motor y de la respuesta dinámica de todos los elementos conectados a la línea propulsiva.
Son especialmente relevantes en instalaciones con motores de combustión interna, donde el par generado por los cilindros no es completamente uniforme.
Estas vibraciones pueden provocar fatiga torsional en el eje y otros componentes, especialmente si el sistema trabaja cerca de una frecuencia natural o de una zona de resonancia.
Una de sus particularidades es que pueden no producir una vibración evidente o fácilmente perceptible a simple vista. Por ello, el análisis de vibraciones torsionales es una herramienta fundamental durante el diseño y ante determinadas modificaciones de la instalación.
Vibraciones laterales o flexionales
Las vibraciones flexionales son movimientos de la línea de ejes en dirección transversal al eje de giro.
En determinadas condiciones pueden aparecer fenómenos de whirling, en los que el eje describe un movimiento orbital alrededor de su posición de equilibrio.
Entre las posibles causas se encuentran una alineación incorrecta, un eje deformado, un desequilibrio, desgaste o holguras en los cojinetes, una distribución incorrecta de las cargas o el funcionamiento próximo a una frecuencia natural.
La alineación de la línea propulsiva es especialmente importante, ya que las condiciones reales de funcionamiento pueden verse afectadas por la deformación del casco y por los cambios de carga del buque.
Vibraciones axiales
Las vibraciones axiales son movimientos alternativos en la dirección longitudinal del eje.
Pueden estar relacionadas con las variaciones del empuje generado por la hélice, con las excitaciones hidrodinámicas producidas por su funcionamiento y con la respuesta dinámica de la línea propulsiva.
También pueden verse afectadas por el comportamiento del cojinete de empuje y del conjunto de la instalación.
Por ello, ante una vibración axial, es necesario estudiar el sistema en conjunto y no atribuir automáticamente el problema a la hélice o al eje.

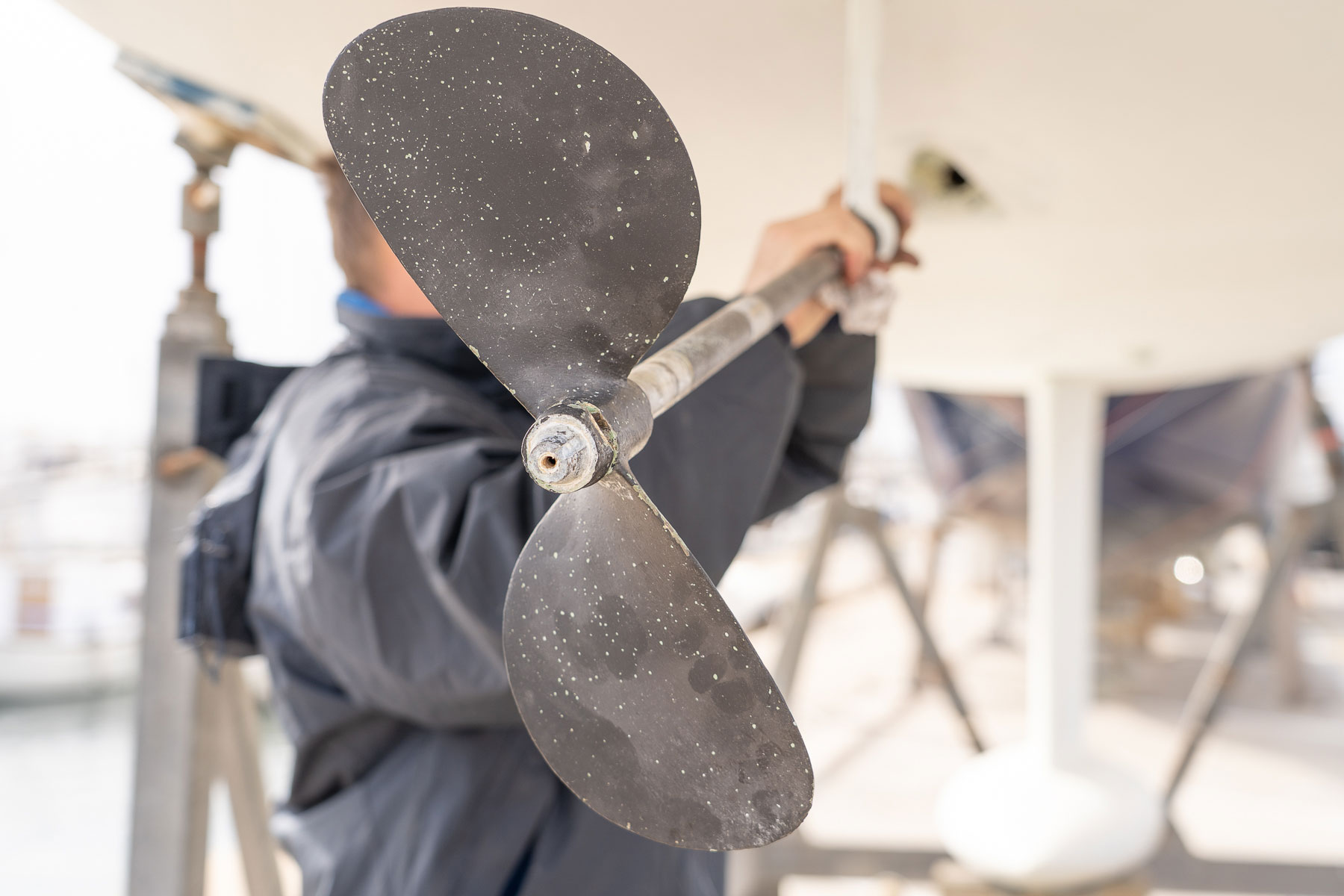

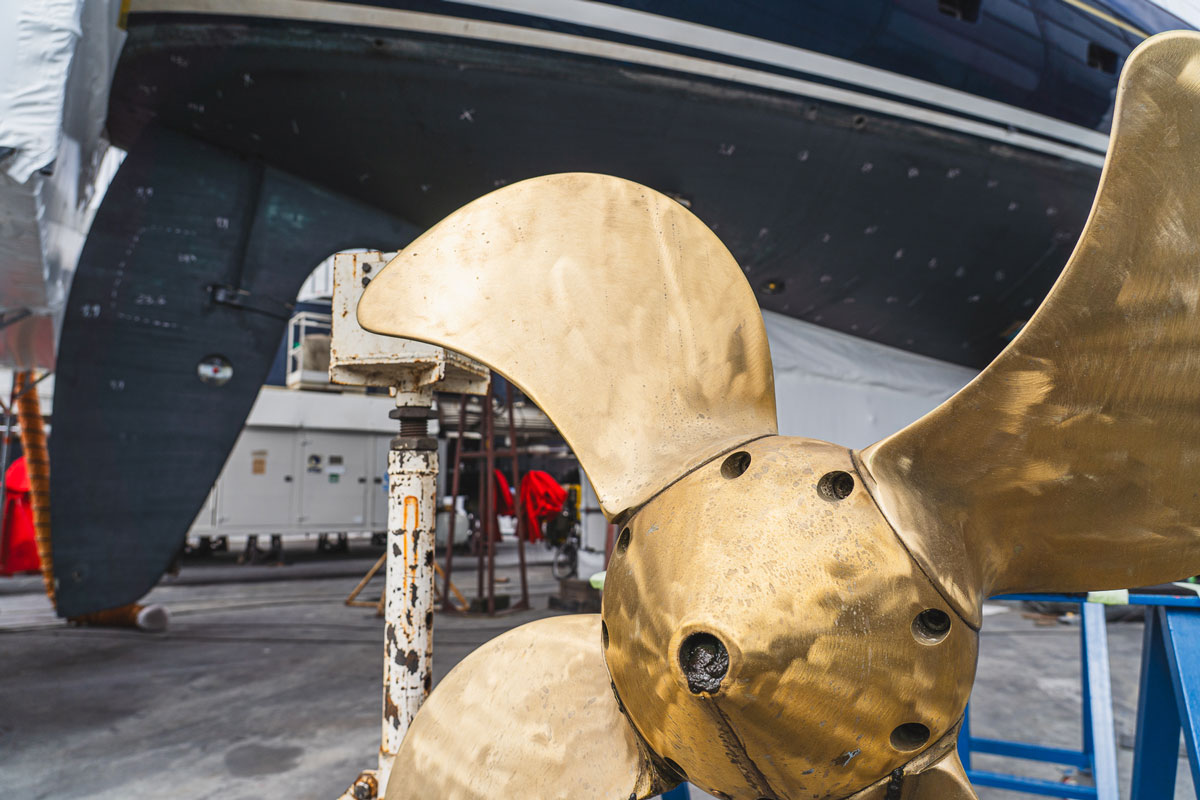

Vibraciones inducidas por la hélice
La hélice es una de las principales fuentes de excitación de una línea propulsiva.
Cada pala trabaja dentro de un flujo de agua que no es completamente uniforme. Al girar, las palas atraviesan zonas con diferentes velocidades y presiones, generando variaciones periódicas de carga que pueden transmitirse a la línea de ejes y a la estructura del buque.
Una hélice dañada, deformada, desequilibrada o con una geometría incorrecta puede incrementar estas excitaciones y generar vibraciones perceptibles durante la navegación.
¿Qué puede provocar una vibración excesiva?
Una vibración anómala no siempre provoca un fallo inmediato. Precisamente por eso puede resultar peligrosa: el daño puede acumularse progresivamente mientras la embarcación continúa navegando.
Entre las consecuencias más habituales se encuentran:
Daños en los cojinetes
Una línea de ejes que trabaja con cargas o movimientos anómalos puede provocar una distribución incorrecta de las cargas sobre los cojinetes.
Esto puede acelerar el desgaste, generar sobrecalentamientos y, en situaciones graves, producir daños en el material antifricción o en los elementos de soporte.
Problemas en los sellos de la bocina
Las vibraciones y movimientos excesivos del eje pueden afectar al funcionamiento de los sellos de bocina, comprometiendo su estanqueidad.
Dependiendo del tipo de instalación, esto puede provocar entradas de agua hacia el interior o fugas de lubricante hacia el exterior.
Fatiga y fisuración del eje
Uno de los riesgos más importantes es la fatiga del material.
Las cargas cíclicas producidas por determinadas condiciones de vibración pueden generar concentraciones de tensión en zonas críticas, especialmente en cambios de sección, chaveteros, zonas de acoplamiento o áreas sometidas a elevadas tensiones.
Con el tiempo, estas solicitaciones pueden favorecer la aparición y propagación de fisuras.
Daños en acoplamientos y reductoras
Las vibraciones no afectan exclusivamente al eje.
Los acoplamientos, reductoras, soportes y otros elementos de la transmisión también pueden recibir cargas dinámicas adicionales, aumentando su desgaste y reduciendo su vida útil.
Pérdida de confort y degradación del funcionamiento
Incluso cuando no existe un daño estructural inmediato, una vibración elevada puede provocar ruido, molestias a bordo y una sensación de funcionamiento anormal.
Por eso, una vibración que aparece de forma repentina o que aumenta progresivamente no debería considerarse normal simplemente porque la embarcación siga navegando.
