La ingeniería detrás de una reparación de casco

La reparación del casco de un yate es un desafío de alta precisión. Sobre él recaen los esfuerzos de la navegación, las cargas estructurales, la estanqueidad y, en definitiva, la seguridad de todo el buque.

Por eso, cuando un casco de acero o aluminio necesita una reparación, no basta con sustituir una plancha dañada o ejecutar una buena soldadura. El verdadero reto consiste en devolver a la estructura exactamente las mismas prestaciones mecánicas para las que fue diseñada, respetando materiales, procedimientos y normativas internacionales.

En embarcaciones clasificadas por sociedades como Lloyd's Register, DNV, Bureau Veritas o RINA, cada inspección, material y cordón de soldadura debe seguir reglas estrictas. Incluso si el yate no está clasificado, seguir estos estándares es la única garantía de que la embarcación seguirá siendo segura en alta mar.

Desde Metalnox, como taller especialista en reparación naval, tenemos claro el desafío técnico que esto representa. A continuación, analizamos los factores críticos que consideramos al planificar y ejecutar una reparación de casco con plenas garantías.

Reparaciones en Cascos de Acero

El acero es el material tradicional por excelencia, pero requiere prestar atención inmediata a su composición química y propiedades mecánicas.

Grados de Acero y Límite Elástico

No todo el acero es igual. En nuestro taller, lo primero que hacemos es identificar el tipo de material original mediante los planos de construcción aprobados (o no) o ensayos. El barco puede contar con:

• Acero Naval Convencional (Grados A, B, D, E): Son aceros de resistencia normal con un límite elástico de 235 MPa. Son fáciles de soldar, pero pesados.
• Aceros de Alto Límite Elástico (Grados AH, DH, EH): Tienen un límite elástico superior (≥355 MPa). Permiten planchas más delgadas y ligeras, pero estos aceros requieren un control térmico estricto y consumibles de soldadura de bajo contenido en hidrógeno para evitar grietas.

Reparaciones en Cascos de Aluminio

El aluminio reduce drásticamente el peso del yate, pero es un material mucho más sensible al calor y a la contaminación durante las labores de soldadura en el taller o a bordo.

Tipos de Aluminio Naval

En la construcción de yates se utilizan principalmente dos familias de aleaciones:

• Serie 5000 (Aleaciones Al-Mg, como 5083 o 5383): Se usan para las planchas del casco. Ofrecen una excelente resistencia a la corrosión marina y buena soldabilidad.
• Serie 6000 (Aleaciones Al-Mg-Si, como 6061 o 6082): Se utilizan exclusivamente para los perfiles estructurales (cuadernas, longitudinales) debido a su facilidad de extrusión.

Consideraciones Críticas del Aluminio

• Pérdida de propiedades mecánicas: El calor de la soldadura reduce la resistencia del aluminio en la Zona Afectada por el Calor (ZAC). Una mala gestión térmica puede debilitar la estructura de forma permanente.
• Limpieza extrema: El aluminio forma una capa natural de óxido de alúmina (Al₂O₃) que funde a una temperatura mucho más alta que el propio metal base. Esta capa debe eliminarse mecánicamente justo antes de soldar para evitar inclusiones y falta de fusión.
• Control de humedad para evitar porosidad: El aluminio es muy sensible al hidrógeno procedente de la humedad ambiental o de la condensación. Esto genera burbujas de gas (poros) atrapadas en la soldadura que debilitan la unión estructural.

El Espesor de la Plancha y la Geometría del Inserto

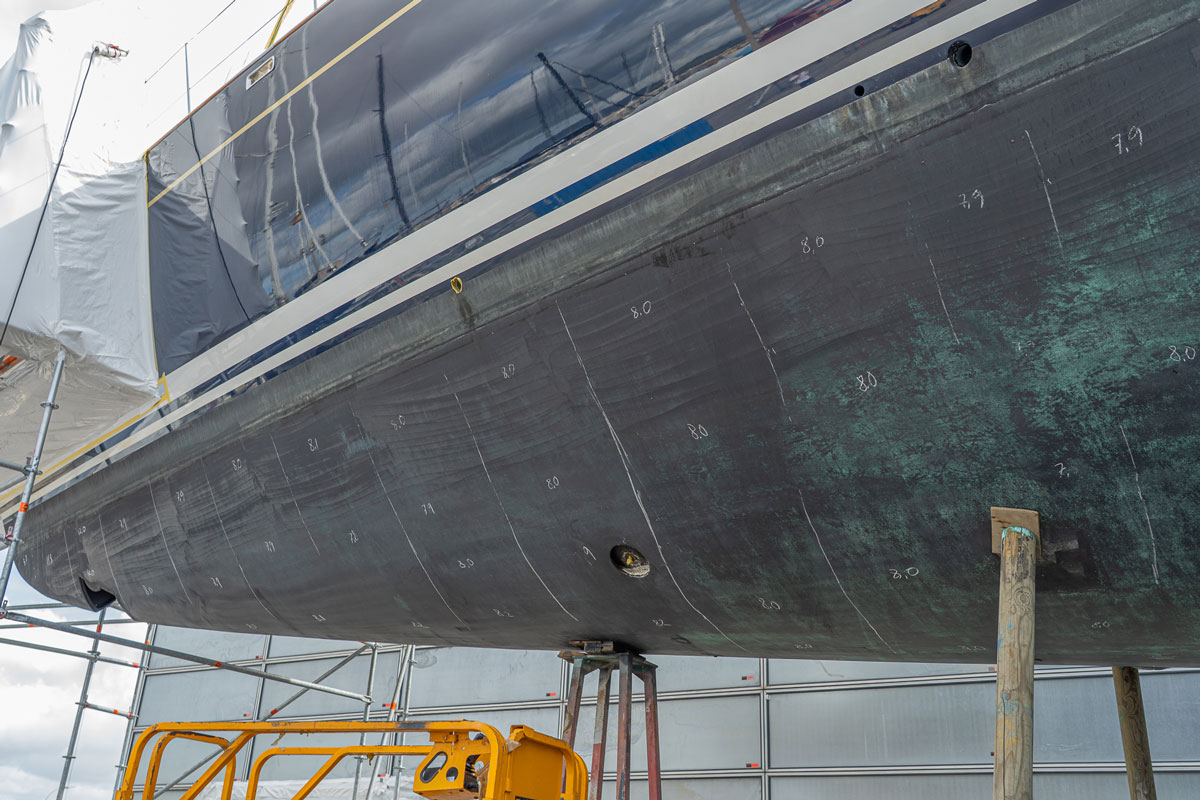

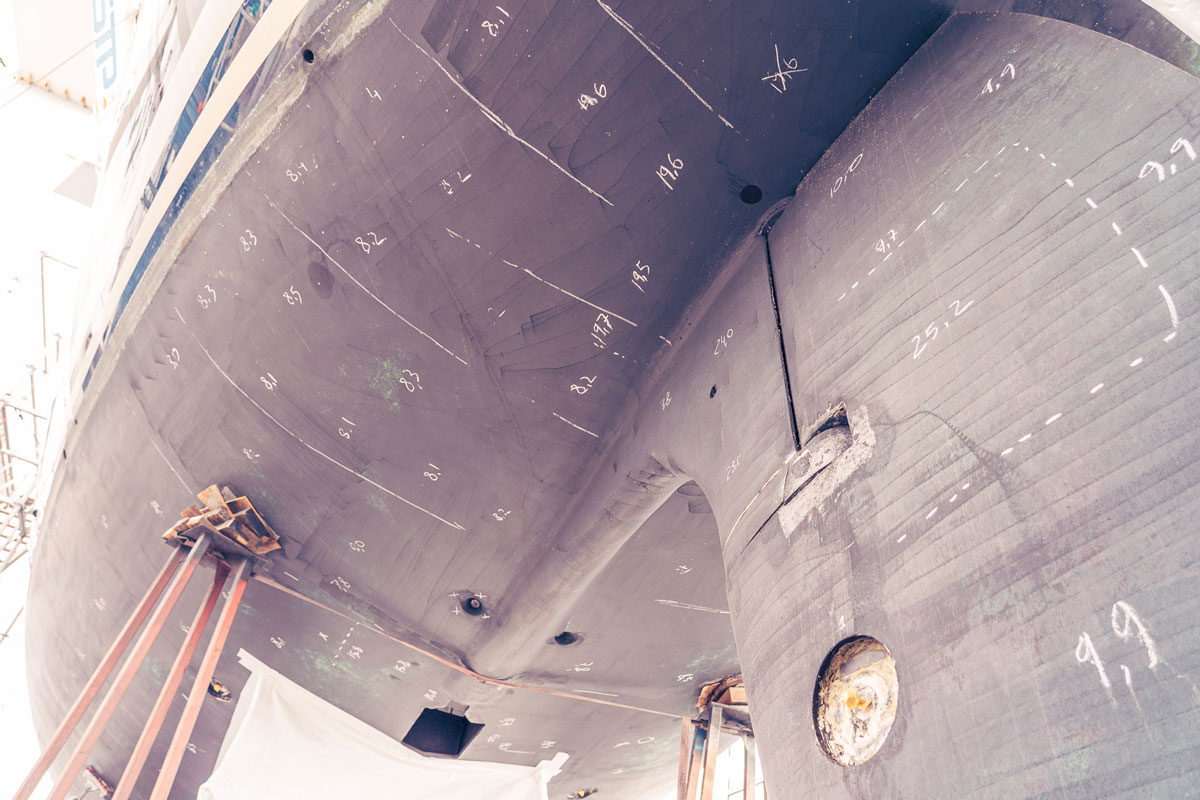

• Margen de corrosión: Las sociedades de clasificación permiten un desgaste máximo (generalmente entre el 10% y el 20% del espesor original según la zona). Si el espesor actual está por debajo del límite, la plancha debe ser sustituida por completo.
• Siempre debemos conocer el espesor original de la chapa colocada. En caso de usar una chapa de mayor espesor, es obligatorio realizar una transición suave en rampa (un chaflán con pendiente mínima de 1:3) para evitar concentraciones de tensión que puedan agrietar el casco.

Certificaciones de Materiales

Si la embarcación está clasificada, todo material nuevo debe estar certificado para confirmar su calidad y especificaciones.

• Certificado 3.2 (EN 10204): Es el nivel máximo exigido habitualmente por las Sociedades de Clasificación. Significa que un inspector de la propia sociedad ha validado las pruebas de laboratorio de la plancha en la fábrica.
• Alternativa con Certificado 3.1: Si por razones de urgencia o disponibilidad no es posible obtener el 3.2, recurrimos a materiales con certificado 3.1. En estos casos, es vital que el material provenga de un fabricante homologado por sociedades de clasificación o de reconocido prestigio internacional. Esto nos asegura que las propiedades mecánicas y químicas declaradas son 100% reales.
• Trazabilidad: Durante la reparación, mantenemos la trazabilidad de las planchas (marcas de colada y numeración estampadas en el metal) desde nuestro almacén hasta que se sueldan en el barco.

El punto crítico: WPQR, WPS y Homologación de Soldadores

Una reparación solo es tan fuerte como la soldadura que une las piezas. Para que el trabajo del taller sea válido ante una inspección naval, nos apoyamos en tres pilares:

WPQR (Welding Procedure Qualification Record)

• Es la prueba de laboratorio que demuestra que nuestra técnica de soldadura específica funciona sobre un material determinado.

WPS (Welding Procedure Specification)

• Es la instrucción técnica específica que nuestros soldadores siguen, basándonos en el WPQR.
• Detalla el tipo de junta, el gas de protección, el material de aporte (electrodo/hilo), la corriente y la temperatura de precalentamiento.

Cualificación del Soldador (WPQ)

• El soldador debe poseer una certificación vigente emitida por un organismo reconocido o la propia sociedad de clasificación.
• La certificación debe cubrir la posición exacta de soldadura (por ejemplo, bajo techo o vertical ascendente) y el material específico (acero o aluminio).

El Marco Normativo: IACS UR W47 y Sociedades de Clasificación

Como punto más importante de toda reparación, seguimos normativas específicas que marcan las tolerancias, dimensiones y los ensayos necesarios para comprobar que el trabajo es correcto.

IACS UR W47 (Unified Requirement W47)

• Esta es la Regulación unificada de la Asociación Internacional de Sociedades de Clasificación (IACS).
• Establece los estándares globales para la aprobación de talleres de soldadura y esquemas de cualificación.
• Define cómo deben evaluarse los procedimientos y los soldadores para garantizar que una empresa reparadora como Metalnox trabaje con los mismos criterios internacionales de seguridad y calidad exigidos en cualquier parte del mundo.

El Rol de la Sociedad de Clasificación en la Reparación

Cuando la embarcación está en clase, el proceso sigue un flujo obligatorio:

1. Aprobación del plan: Se presenta el diseño de la reparación, los espesores y los WPS que va a utilizar.
2. Inspección previa: El inspector valida el plan con respecto a la zona a reparar.
3. Inspección en proceso: Se verifica que nuestros soldadores sigan el WPS a pie de obra.
4. Ensayos No Destructivos (END): Al terminar, se exige comprobar la calidad interna de las soldaduras mediante Inspección visual (VT), Radiografías (RT), Ultrasonidos (UT), Líquidos Penetrantes (PT) o Partículas Magnéticas (MT), u otras técnicas.

Confía la seguridad de tu casco a profesionales homologados

En Metalnox entendemos que el casco de una embarcación es su línea de defensa más crítica contra el mar. Por eso, no dejamos espacio a la improvisación. Contamos con un equipo de soldadores homologados, procedimientos de soldadura (WPS) aprobados y un control estricto de la trazabilidad de los materiales.

Nuestros años de experiencia resolviendo con éxito desafíos estructurales nos permiten garantizar que, ya sea para una renovación planificada o para una reparación crítica de una estructura, aportamos el rigor normativo que tu embarcación necesita para volver a navegar con total seguridad.
