La importancia de un arbotante perfectamente alineado
Cuando hablamos del sistema propulsivo de una embarcación, la atención suele centrarse en las hélices, los ejes o los motores. Sin embargo, existe un componente mucho menos visible cuyo papel resulta imprescindible para que todo el conjunto funcione con precisión: el arbotante.

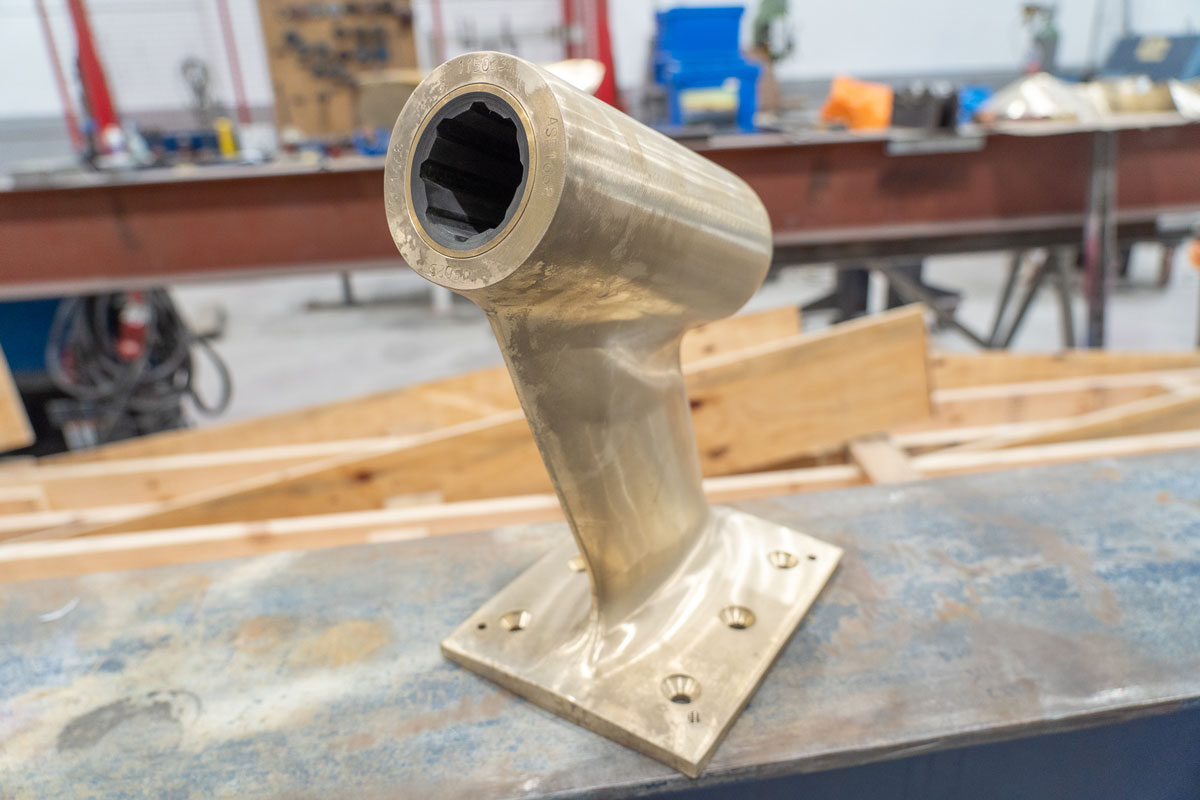

Esta estructura es la encargada de soportar el eje propulsor, mantener su correcta alineación y transmitir al casco las cargas mecánicas e hidrodinámicas generadas durante la navegación. Su correcto estado influye directamente en la estabilidad del eje, el nivel de vibraciones, el desgaste de los cojinetes y la fiabilidad de toda la línea de propulsión.
A lo largo de su vida útil, un arbotante trabaja sometido a esfuerzos continuos, vibraciones, impactos, varadas y un entorno marino altamente corrosivo. Todo ello puede provocar deformaciones, fisuras o pérdidas de material que comprometan tanto su integridad estructural como el funcionamiento del conjunto.
Ante este tipo de daños, la sustitución completa no siempre es la única solución, ya que suele implicar elevados costes de fabricación, largos plazos de suministro y un incremento significativo del tiempo de inmovilización de la embarcación.
En numerosas ocasiones, una reparación mediante procedimientos de soldadura, mecanizado y realineación correctamente planificada permite recuperar la resistencia y la geometría original del componente, reduciendo costes, acortando los tiempos de inmovilización de la embarcación y garantizando el mismo nivel de seguridad y fiabilidad.
Eso sí, siempre que se ejecute siguiendo procedimientos técnicos rigurosos, prestando especial atención al aporte térmico durante la soldadura, a la secuencia de reparación y a la verificación dimensional posterior, con el fin de evitar deformaciones que puedan comprometer la alineación de la línea de ejes.
El objetivo de la reparación es restablecer la capacidad resistente del arbotante, recuperar la geometría original del conjunto y garantizar un funcionamiento seguro y fiable durante su servicio.
Criterios de reparabilidad
Antes de plantear cualquier intervención, el primer paso consiste en determinar si el componente es realmente reparable. La viabilidad de la intervención depende de factores como el material de fabricación, la localización y extensión del daño, el historial de servicio del componente y los requisitos establecidos por la sociedad de clasificación correspondiente.
En general, son susceptibles de reparación las fisuras localizadas, deformaciones moderadas o pérdidas limitadas de material. Sin embargo, daños que comprometan una parte significativa de la sección resistente, deformaciones permanentes de gran magnitud o deterioros generalizados por corrosión pueden hacer técnicamente inviable su reparación, siendo recomendable la sustitución completa del componente.
Metodología de reparación
La reparación estructural de un arbotante puede dividirse en tres fases principales:
1. Inspección y evaluación del daño
Toda reparación estructural debe comenzar con una evaluación exhaustiva del estado del arbotante. El objetivo de esta fase es determinar la naturaleza del daño, identificar su causa y verificar si el componente es técnicamente reparable o si, por el contrario, resulta necesaria su sustitución.
La inspección inicial comprende un examen visual detallado para localizar fisuras, deformaciones, pérdidas de material por corrosión, impactos o cualquier otra anomalía visible.
Posteriormente, en función de la criticidad del daño, se recomienda complementar la inspección mediante ensayos no destructivos, como líquidos penetrantes, partículas magnéticas o ultrasonidos, que permitan determinar la extensión real de las discontinuidades.
Además del propio arbotante, resulta imprescindible inspeccionar el resto de los elementos de la línea de ejes. Un impacto o una varada que haya provocado daños en el arbotante puede haber afectado igualmente al eje, a la bocina, a los cojinetes o incluso a los soportes del motor. Por ello, la reparación debe abordarse considerando el conjunto del sistema y no únicamente el componente dañado.
Con toda la información recopilada se realiza una evaluación estructural que permita definir el procedimiento de reparación, estimar la viabilidad técnica de la intervención y establecer los controles necesarios durante su ejecución.
Asimismo, resulta conveniente determinar la causa raíz del daño, ya que la reparación será efectiva únicamente si se elimina el origen que provocó la aparición de la fisura o deformación.
2. Preparación y reparación estructural

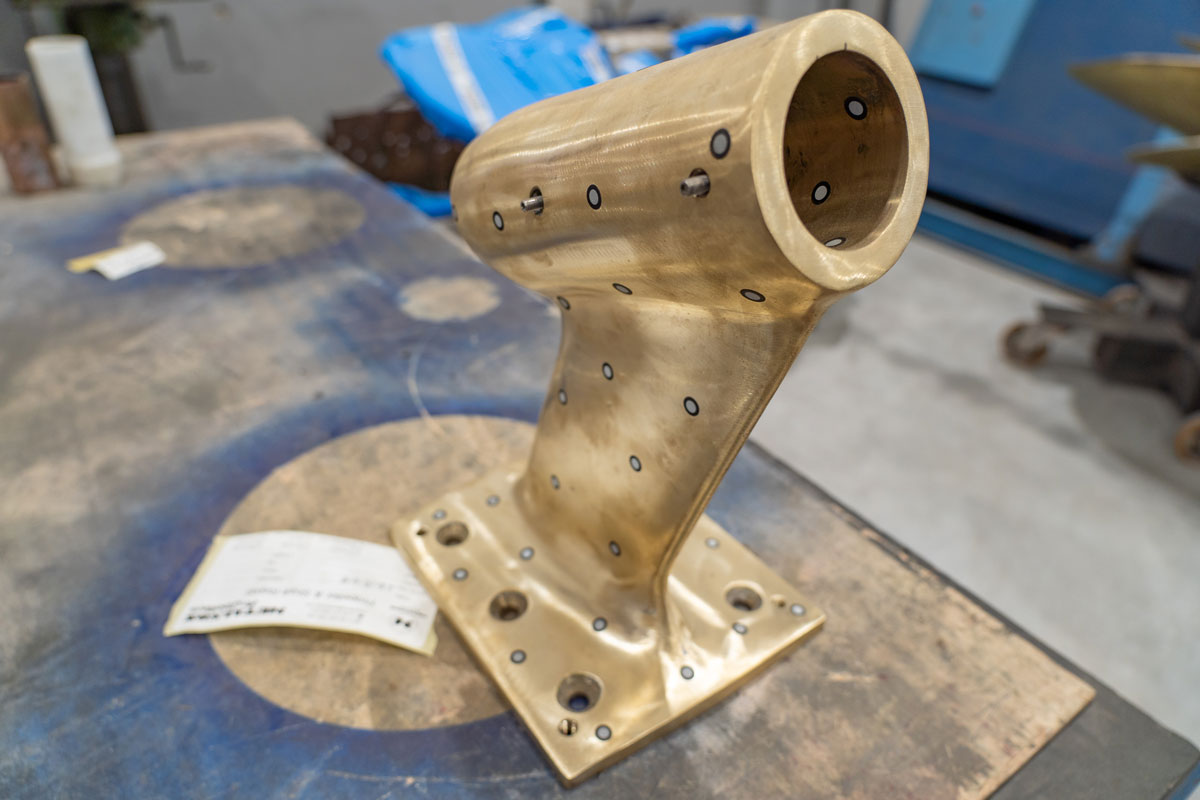

Una vez aprobada la reparación, se procede a preparar la zona afectada eliminando completamente el material dañado mediante mecanizado, amolado o cualquier otro procedimiento que garantice la desaparición de fisuras y defectos. La preparación de la zona de reparación debe permitir una adecuada penetración del material de aportación y facilitar las posteriores operaciones de inspección.
Cuando la reparación requiera operaciones de soldadura, estas deberán ejecutarse conforme a un procedimiento cualificado (WPS), utilizando materiales de aportación compatibles con el material base y controlando parámetros como el aporte térmico, la temperatura entre pasadas, la secuencia de soldeo y, cuando proceda, el precalentamiento y el tratamiento térmico posterior a la soldadura (PWHT). Estos aspectos son fundamentales para minimizar las tensiones residuales y evitar deformaciones que puedan comprometer la geometría del conjunto.
En aquellos casos en los que el arbotante presente deformaciones como consecuencia de un impacto, será necesario realizar previamente operaciones de realineación o enderezado mediante procedimientos controlados, garantizando que las cargas durante el proceso no introduzcan nuevos daños en la estructura.
Finalizadas las operaciones de reparación, la superficie se acondiciona mediante mecanizado o rectificado cuando sea necesario, recuperando las dimensiones funcionales del componente y eliminando posibles irregularidades superficiales.
3. Verificación final y alineación de la línea de ejes
La fase final tiene como objetivo comprobar que la reparación ha restituido tanto la resistencia estructural como las condiciones geométricas necesarias para el correcto funcionamiento de la línea de ejes.
En primer lugar, se realizan los ensayos no destructivos establecidos en el procedimiento de reparación para verificar la ausencia de discontinuidades superficiales o internas en las zonas soldadas. Asimismo, se llevan a cabo controles dimensionales que permitan confirmar que las tolerancias del arbotante se mantienen dentro de los límites aceptables.
Posteriormente, debe verificarse la alineación de la línea de ejes. Incluso pequeñas variaciones en la posición del arbotante pueden generar esfuerzos adicionales sobre el eje, los cojinetes, el acoplamiento o la caja reductora, incrementando los niveles de vibración, el desgaste prematuro de los componentes y el riesgo de fallo de la línea de ejes.
Cuando sea necesario, se realizarán las operaciones de alineación correspondientes hasta alcanzar los valores especificados por el fabricante o por la sociedad de clasificación aplicable.
Finalmente, una vez completadas todas las verificaciones, la reparación podrá darse por finalizada y el sistema estará preparado para su puesta en servicio.
La correcta ejecución de estas tres fases garantiza que la reparación no solo elimine el daño existente, sino que restablezca la integridad estructural del arbotante y preserve la fiabilidad de toda la línea de ejes durante su vida en servicio.
Finalmente, todas las operaciones realizadas, así como los resultados de las inspecciones y ensayos efectuados durante la reparación, deberán quedar documentados en el correspondiente informe técnico. Esta documentación garantiza la trazabilidad del proceso, facilita futuras intervenciones sobre el componente y demuestra el cumplimiento de los requisitos establecidos por el armador y, cuando proceda, por la sociedad de clasificación.
Conclusiones

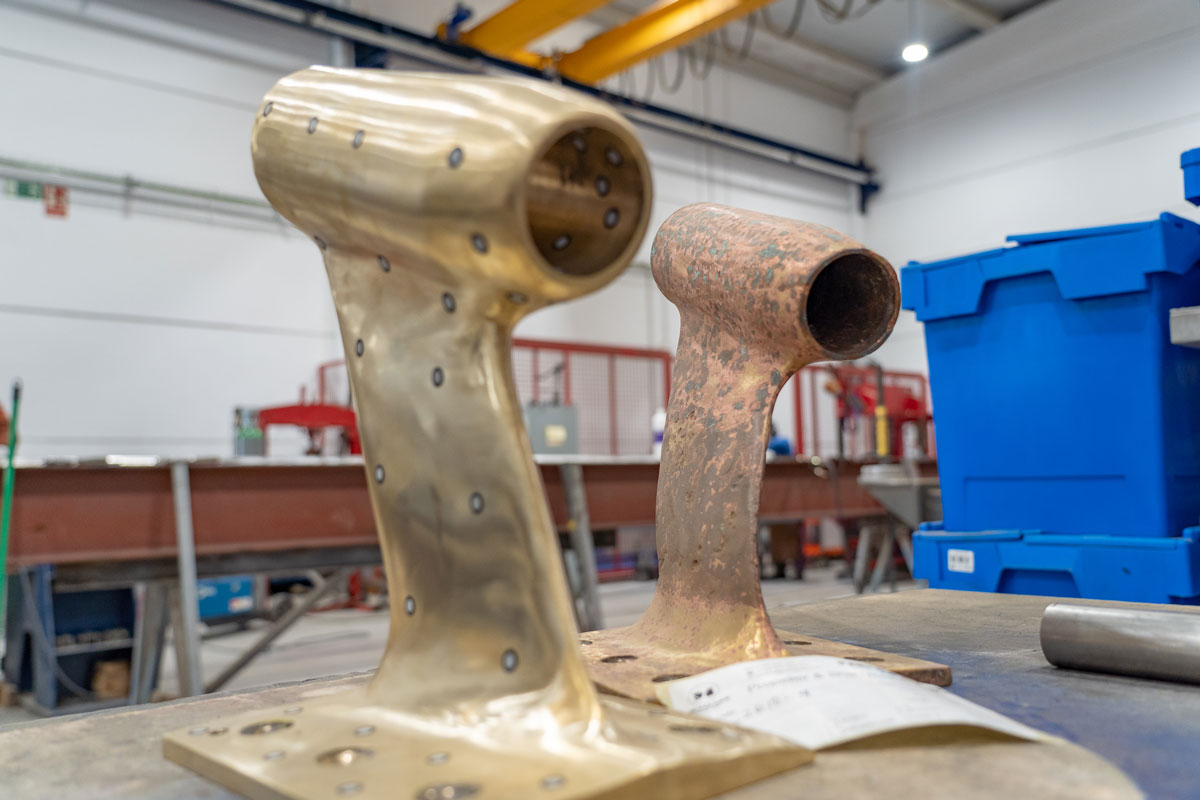

La reparación estructural de un arbotante constituye una alternativa técnica y económicamente viable frente a su sustitución, siempre que el daño sea adecuadamente evaluado y la intervención se ejecute conforme a procedimientos cualificados.
La cualificación de los procedimientos de soldadura, la aceptación de las reparaciones y el alcance de las inspecciones deberán cumplir los requisitos establecidos por la sociedad de clasificación correspondiente y las normas aplicables al material y al tipo de reparación.
La combinación de una inspección exhaustiva, una reparación controlada y una verificación final de la alineación permite restablecer la integridad estructural del componente y garantizar la fiabilidad de la línea de ejes. Asimismo, la correcta documentación de todas las operaciones realizadas asegura la trazabilidad del proceso y facilita el seguimiento del comportamiento del componente durante su vida en servicio.
En Metalnox contamos con una amplia experiencia en la reparación estructural de componentes de la línea de ejes, incluyendo arbotantes, bocinas y otros elementos sometidos a elevadas solicitaciones mecánicas. Cada intervención se estudia de forma individual, definiendo el procedimiento de reparación más adecuado en función del material, el tipo de daño y las condiciones de servicio. Nuestra metodología combina inspección técnica, procedimientos de soldadura cualificados, mecanizado de precisión y verificación dimensional, garantizando la trazabilidad de todas las operaciones realizadas y el cumplimiento de los requisitos establecidos por el armador y, cuando corresponda, por la sociedad de clasificación. Los criterios generales expuestos en este artículo constituyen la base metodológica de las reparaciones que desarrollamos habitualmente. En futuras publicaciones se presentarán casos prácticos de intervenciones reales ejecutadas por Metalnox, en los que se describirán con mayor detalle los procedimientos empleados, los controles realizados y los resultados obtenidos.
