El primer paso para reparar una hélice: descubrir qué hay detrás del daño
Una hélice que llega a nuestro taller después de un impacto, una varada o un problema de vibraciones rara vez cuenta toda la historia a simple vista. Una pala doblada puede ser la consecuencia más evidente, pero bajo la superficie pueden esconderse fisuras, pérdidas de material provocadas por cavitación, procesos de corrosión o incluso antiguas reparaciones que condicionarán todo el trabajo posterior.
Por eso, en Metalnox sabemos que una reparación de calidad no comienza con la soldadura ni con el enderezado de las palas. Comienza mucho antes: entendiendo exactamente qué tenemos delante.
La recepción y la inspección inicial constituyen el primer paso de cualquier reparación. Es el momento de identificar la hélice, conocer su historial, analizar su estado real y determinar qué daños existen antes de definir cómo vamos a intervenir.
Esta primera fase resulta fundamental para planificar correctamente la reparación, garantizar la trazabilidad de los materiales y trabajar conforme a los requisitos establecidos por las Sociedades de Clasificación, las recomendaciones de la IACS y las tolerancias definidas por la norma ISO 484.
1. Identificación y trazabilidad de la hélice
Antes de iniciar cualquier trabajo documentamos toda la información disponible sobre la pieza.
No existen dos hélices exactamente iguales. Sus dimensiones, geometría, material, condiciones de trabajo e historial determinan cómo debe abordarse una posible reparación. Por ello, una correcta identificación es el punto de partida para definir cualquier intervención posterior.
Durante la recepción registramos:
- Nombre del buque y Sociedad de Clasificación, cuando corresponda.
- Número de serie y marcas de fundición.
- Diámetro y paso de la hélice.
- Tipo de aleación empleada, normalmente Bronce Níquel-Aluminio (Nickel Aluminium Bronze - NAB) o Bronce al Manganeso.
- Historial de reparaciones anteriores, si existe.
Este último punto merece especial atención. Una hélice que ya ha sido reparada o soldada anteriormente puede presentar características diferentes a las de una pieza que conserva íntegramente su material original. Conocer esas intervenciones previas puede condicionar los procedimientos que podrán aplicarse e incluso limitar determinadas operaciones durante la nueva reparación.
Toda esta información queda registrada desde el primer momento para mantener la trazabilidad completa de la pieza durante todo el proceso.
2. Limpieza técnica: dejar el metal al descubierto
Una hélice que ha trabajado durante meses o años en el mar suele llegar cubierta por incrustaciones biológicas, restos calcáreos, grasa, óxidos y depósitos marinos.
Mientras estas impurezas permanezcan sobre la superficie resulta imposible realizar una evaluación fiable.
Por ello llevamos a cabo una limpieza técnica mediante procedimientos químicos o mecánicos cuidadosamente controlados, eliminando únicamente los depósitos superficiales sin alterar el perfil hidrodinámico de las palas ni dañar el metal base.
Solo cuando el material queda completamente limpio es posible iniciar una inspección rigurosa.

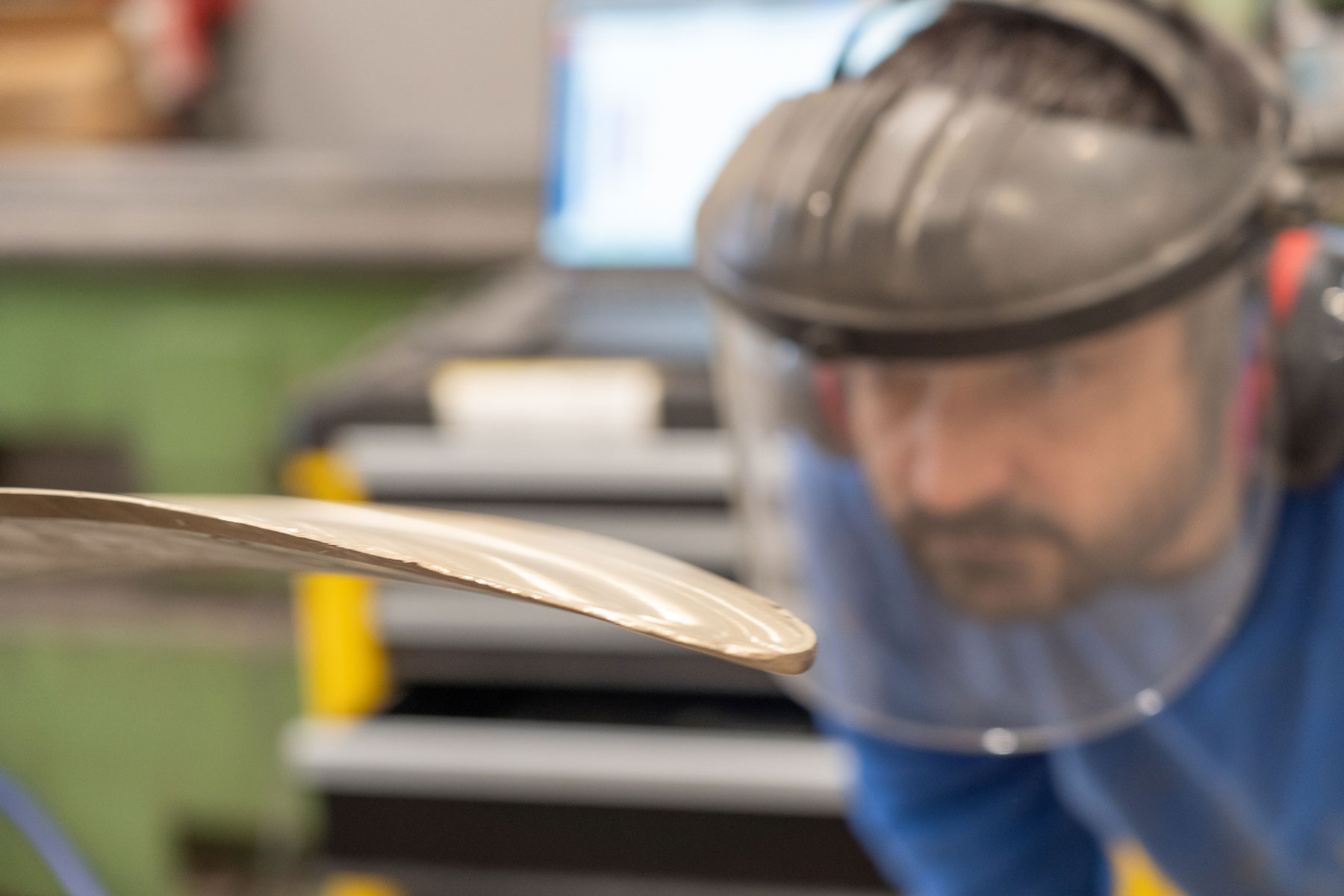

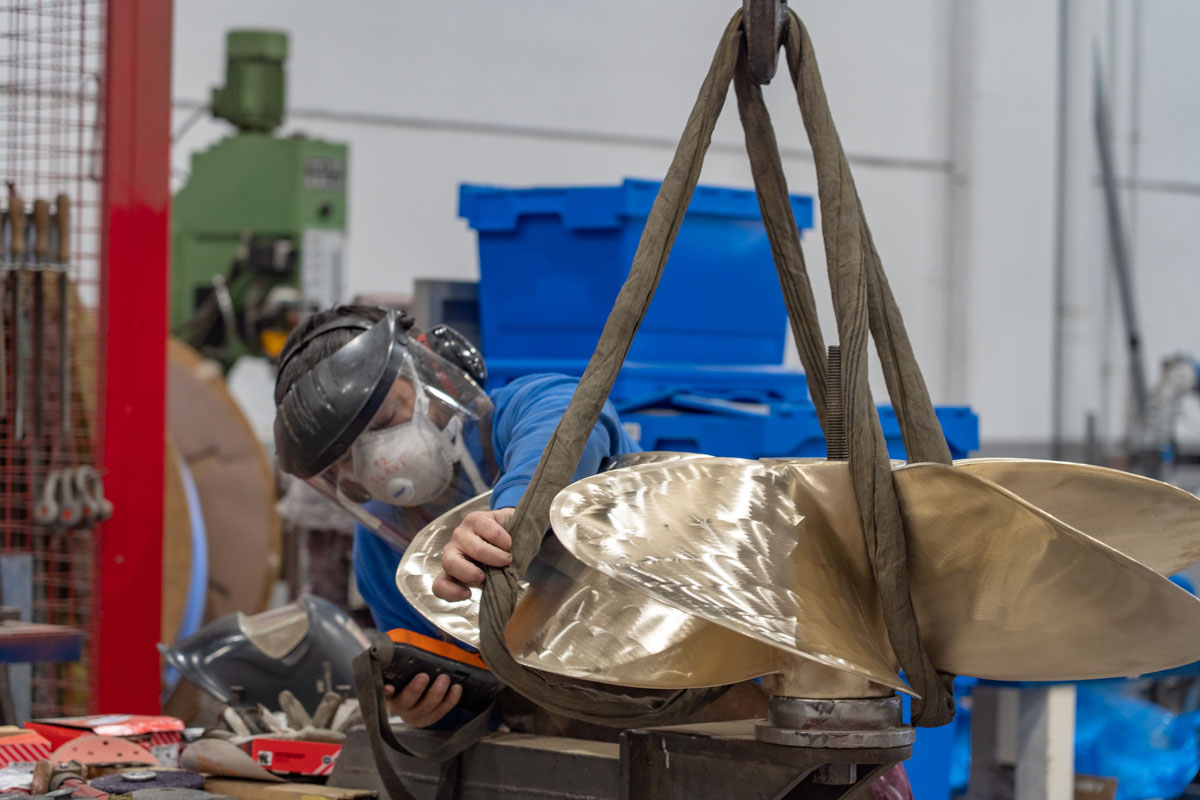

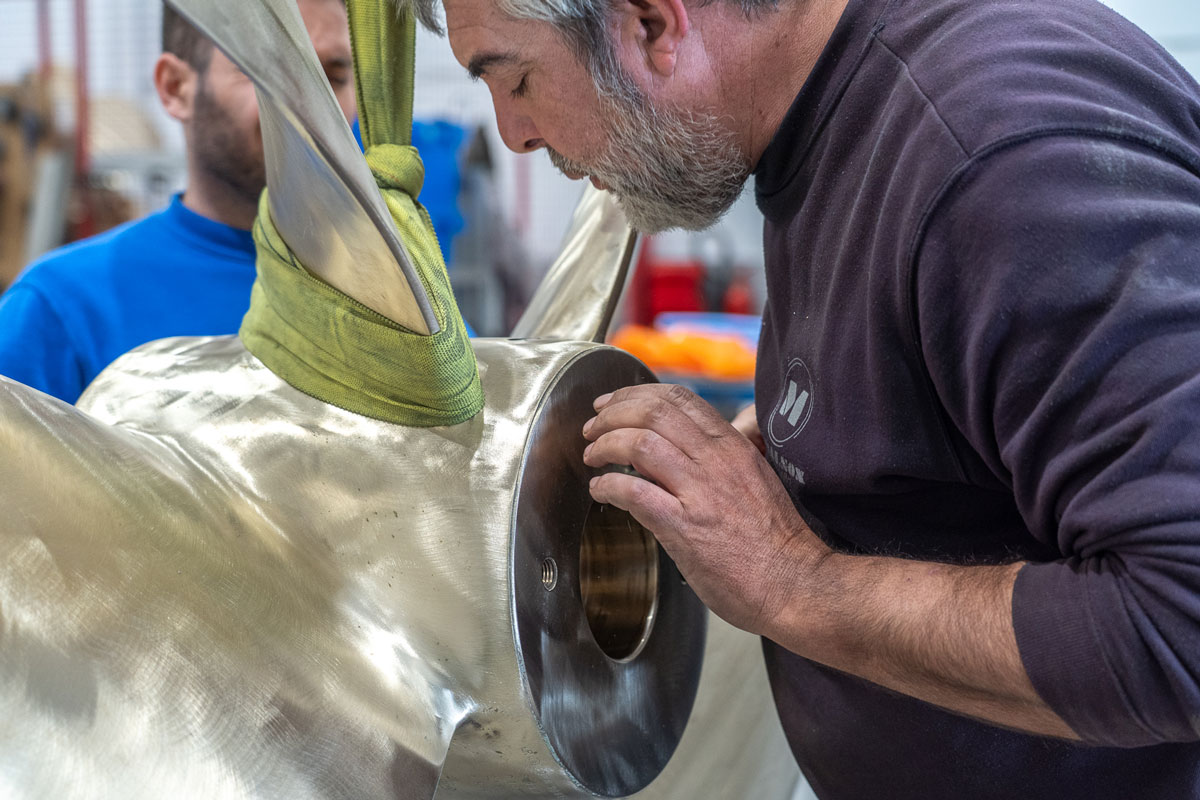

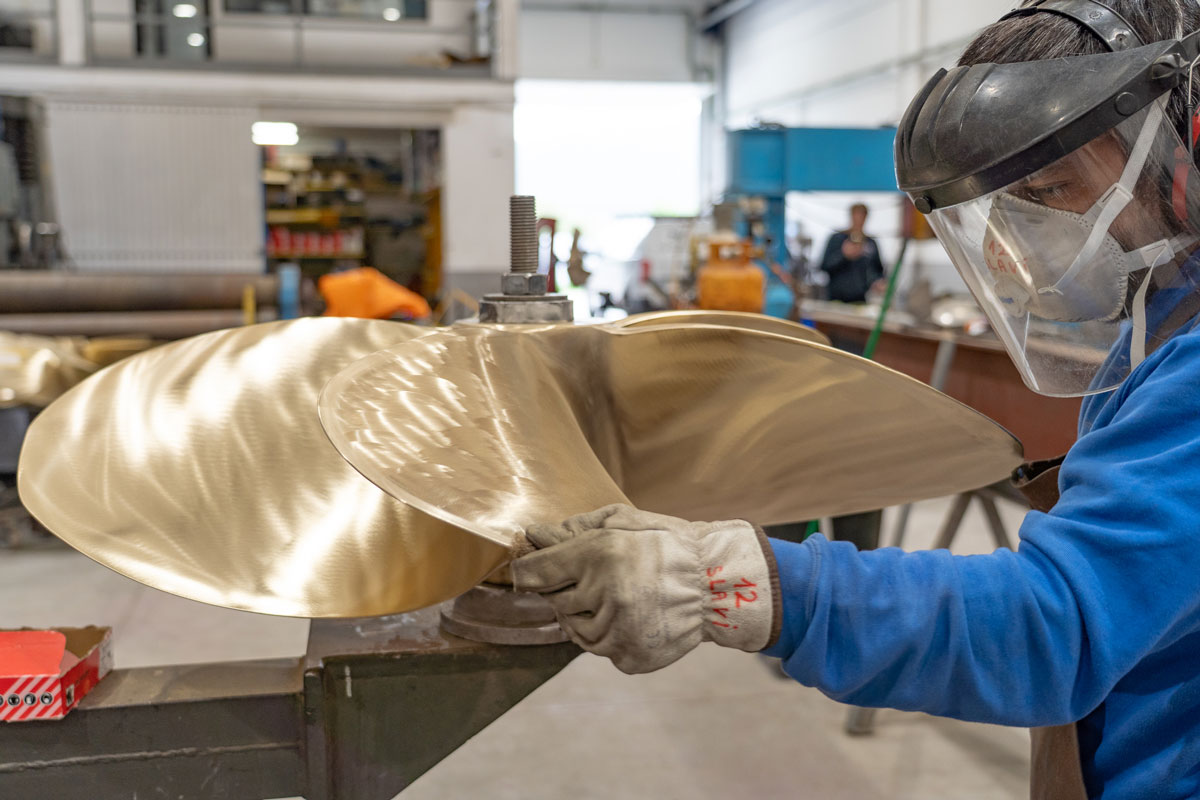

3. Inspección visual: el primer diagnóstico
Con la hélice limpia comienza el primer análisis detallado realizado por nuestros técnicos.
Durante esta inspección buscamos cualquier indicio que pueda afectar tanto a la seguridad como al rendimiento de la hélice.
Entre los daños más habituales encontramos:
Daños por impacto: Golpes contra el fondo, muelles u objetos flotantes que provocan deformaciones, dobleces, muescas o pérdidas de material en los bordes de las palas.
Cavitación: La cavitación es uno de los problemas más frecuentes en hélices marinas. El colapso de burbujas de vapor sobre la superficie del metal produce una erosión progresiva que reduce el espesor de las palas y disminuye la eficiencia de la propulsión.
Si no se detecta a tiempo, este desgaste puede evolucionar hasta comprometer la integridad estructural de la hélice.
Corrosión: También evaluamos posibles procesos de corrosión, tanto uniforme como localizada, incluyendo los efectos derivados de corrientes galvánicas o de una protección catódica deficiente.
Cada uno de estos daños se documenta fotográficamente y se incorpora al expediente técnico de la reparación.
4. Ensayos no destructivos: detectando lo que el ojo no ve
No todas las grietas son visibles durante una inspección visual.
Cuando existe la más mínima sospecha de una fisura o el tipo de daño lo aconseja, realizamos ensayos no destructivos mediante líquidos penetrantes (PT).
Este procedimiento permite que un líquido de alta capilaridad penetre en cualquier discontinuidad superficial. Tras aplicar el revelador, incluso las fisuras más finas quedan perfectamente delimitadas, permitiendo conocer su longitud y localización exactas.
La información obtenida resulta esencial para decidir si la zona puede repararse o si requiere un procedimiento especial.
5. Zonificación de la hélice según los criterios IACS
No todas las zonas de una hélice trabajan bajo las mismas cargas.
Por ello, durante la inspección clasificamos los daños según su ubicación siguiendo los criterios establecidos por la IACS.
Zona A: situada junto al núcleo de la hélice, donde se concentran los mayores esfuerzos mecánicos. Es la zona más crítica y donde las Sociedades de Clasificación exigen los procedimientos de reparación más estrictos.
Zona B: corresponde a la zona intermedia de las palas, donde continúan existiendo importantes solicitaciones estructurales.
Zona C: comprende las zonas exteriores y las puntas de las palas, sometidas a menores esfuerzos, aunque igualmente relevantes para el rendimiento hidrodinámico.
La localización exacta del daño determinará posteriormente el tipo de soldadura, los controles y las inspecciones que deberán realizarse.
El diagnóstico que define todo lo que viene después
Una vez finalizada la recepción emitimos un Informe de Estado Inicial, documento que constituye la base de toda la reparación.
En él recogemos el estado real de la hélice, los daños detectados, los resultados de las inspecciones y el plan de reparación propuesto.
Este informe se presenta al armador, al capitán y, cuando la embarcación está clasificada, al inspector de la Sociedad de Clasificación para su revisión y aprobación.
Porque una reparación fiable no empieza aplicando soldadura sobre una pala dañada. Empieza comprendiendo exactamente qué ha ocurrido, por qué ha ocurrido y cuál es la mejor forma de devolver a la hélice su resistencia estructural, su eficiencia hidrodinámica y su fiabilidad en servicio.
En el próximo artículo abordaremos la medición geométrica de la hélice, las tolerancias establecidas por la norma ISO 484 y cómo verificamos que el paso, el perfil y la geometría de las palas vuelvan a sus valores originales tras la reparación.
