Cuando cada milímetro cuenta: así comprobamos la geometría de una hélice

¿Por qué en Metalnox no reparamos hélices "a ojo"? La importancia de la norma ISO 484-2

Cuando la hélice de un barco llega a nuestras instalaciones, sabemos que el objetivo no es simplemente reparar una pieza dañada. Se trata de recuperar, en la medida de lo posible, la geometría de la hélice y con ella contribuir a una navegación segura y eficiente. Sin embargo, en el mundo de la ingeniería naval, una reparación de calidad no puede basarse en aproximaciones. Necesita datos, medición, tecnología y criterios técnicos de aceptación.

Una vez que completamos el primer paso: “La Recepción e Inspección Inicial”, entramos en una fase fundamental: el análisis de la geometría de la hélice mediante escaneo 3D y comprobación conforme a ISO 484-2.

Aquí te explicamos qué hacemos exactamente en Metalnox y, lo más importante, qué beneficios reales aporta a tu embarcación.

¿Qué hacemos en Metalnox con la norma ISO 484/2?

La ISO 484-2 establece tolerancias para la geometría y precisión de hélices de paso fijo y define diferentes clases de precisión: S, I, II y III.

En Metalnox utilizamos el análisis de la hélice para comprobar su geometría y determinar las desviaciones existentes respecto a los requisitos aplicables.

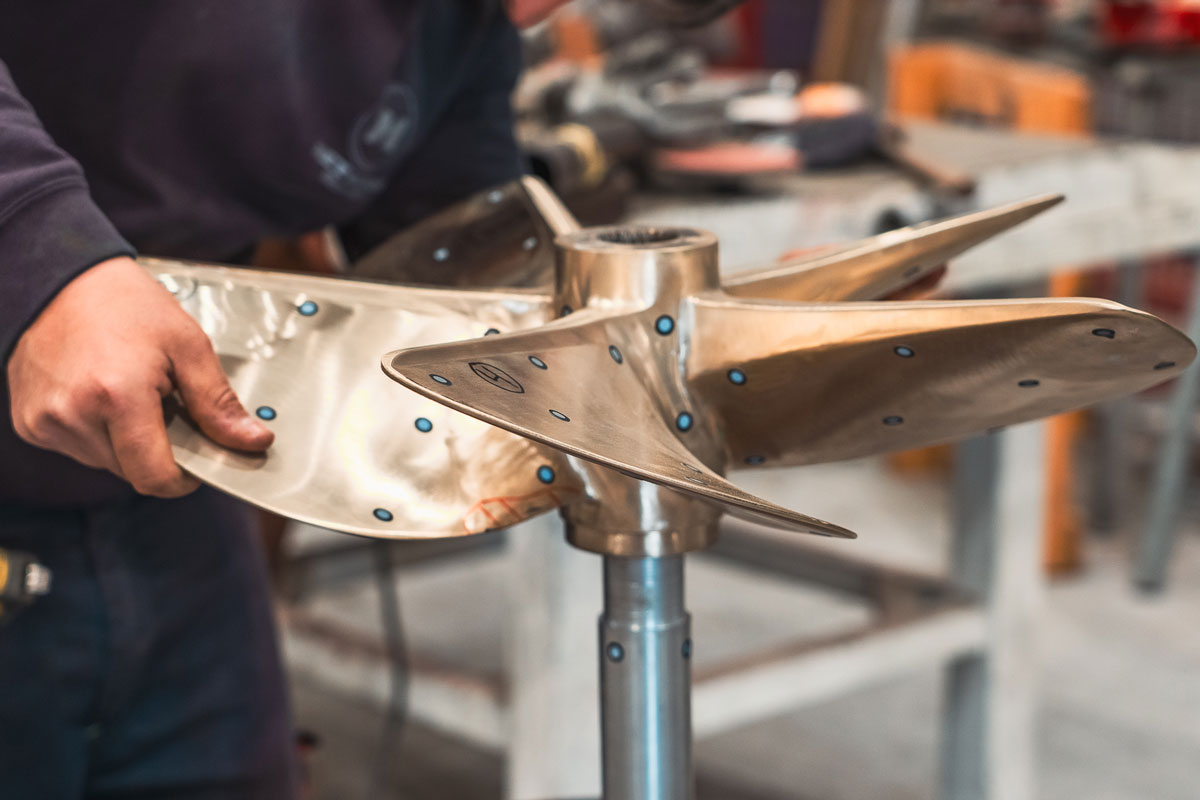

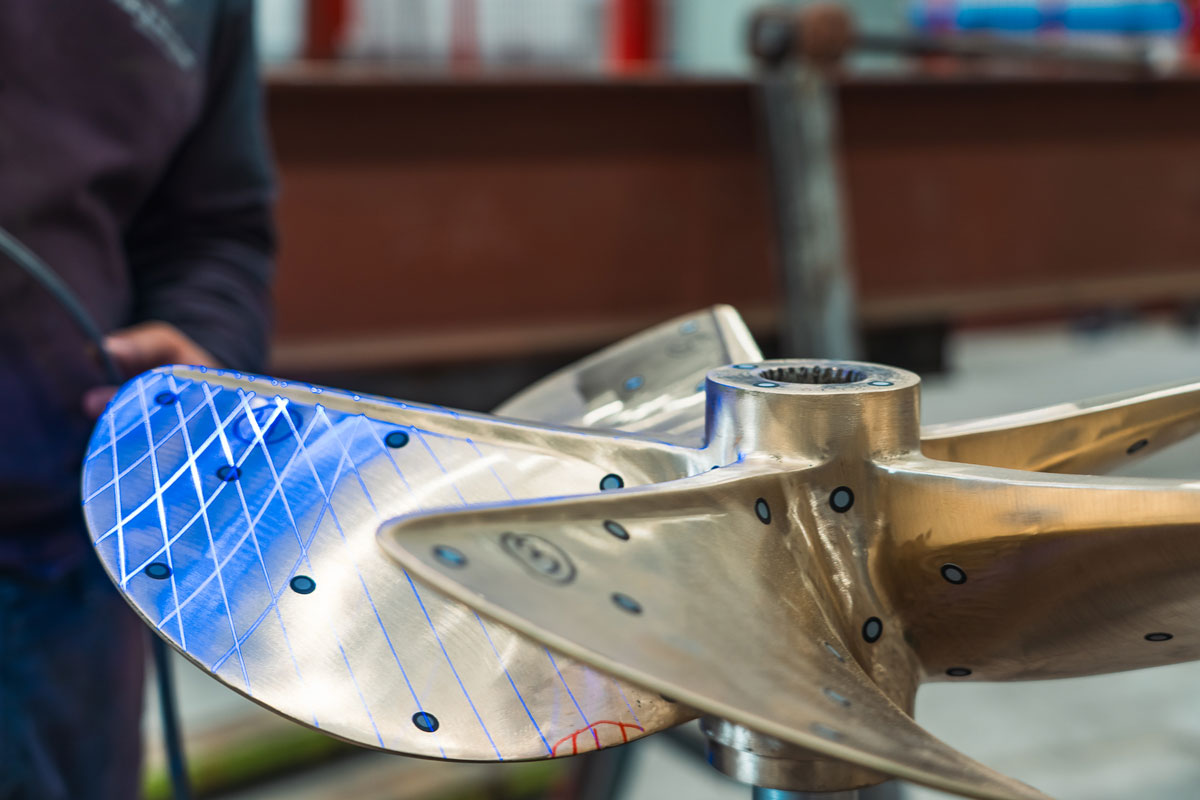

Nuestro proceso no consiste en tomar unas pocas medidas manuales aisladas. Mediante tecnología de escaneo 3D, obtenemos una representación digital de la geometría de la hélice y podemos analizar las diferentes secciones de sus palas.

A partir de estos datos comprobamos, entre otros parámetros, los siguientes:

• El paso de la hélice (Pitch): El paso es uno de los parámetros fundamentales para determinar el comportamiento de una hélice.

Según la clase de precisión, la ISO 484-2 establece diferentes posiciones de medición. Para las clases S e I se analizan, entre otras, las secciones situadas en 0,4R, 0,5R, 0,6R, 0,7R, 0,8R, 0,9R y 0,95R, mientras que para las clases II y III se utilizan posiciones diferentes.

En Metalnox, independientemente del tamaño de la hélice, ampliamos este análisis y trabajamos siempre con 8 radios, desde 0,3R hasta 0,95R.

También se comprueban diferentes valores de paso: paso local, paso medio por radio, paso medio por pala y paso medio de la hélice, cada uno con sus correspondientes tolerancias.

Estas tolerancias permiten determinar con precisión cuánto se ha alejado la hélice de la geometría de referencia.

• Longitud de las palas: La longitud de las palas también es un parámetro que debe ser controlado.

Esto permite detectar deformaciones o modificaciones de la geometría que podrían pasar desapercibidas mediante una inspección visual convencional.

• Contorno del borde de ataque: El borde de ataque es una zona especialmente importante de la pala, ya que participa directamente en la interacción de la hélice con el agua.

Por ello, también comprobamos su geometría conforme a las tolerancias establecidas para cada clase.

• Desviación angular entre palas: No basta con que cada pala tenga una geometría correcta de forma individual. También es importante comprobar la relación geométrica entre las diferentes palas.

Este control permite identificar diferencias entre palas que pueden afectar al comportamiento global de la hélice.

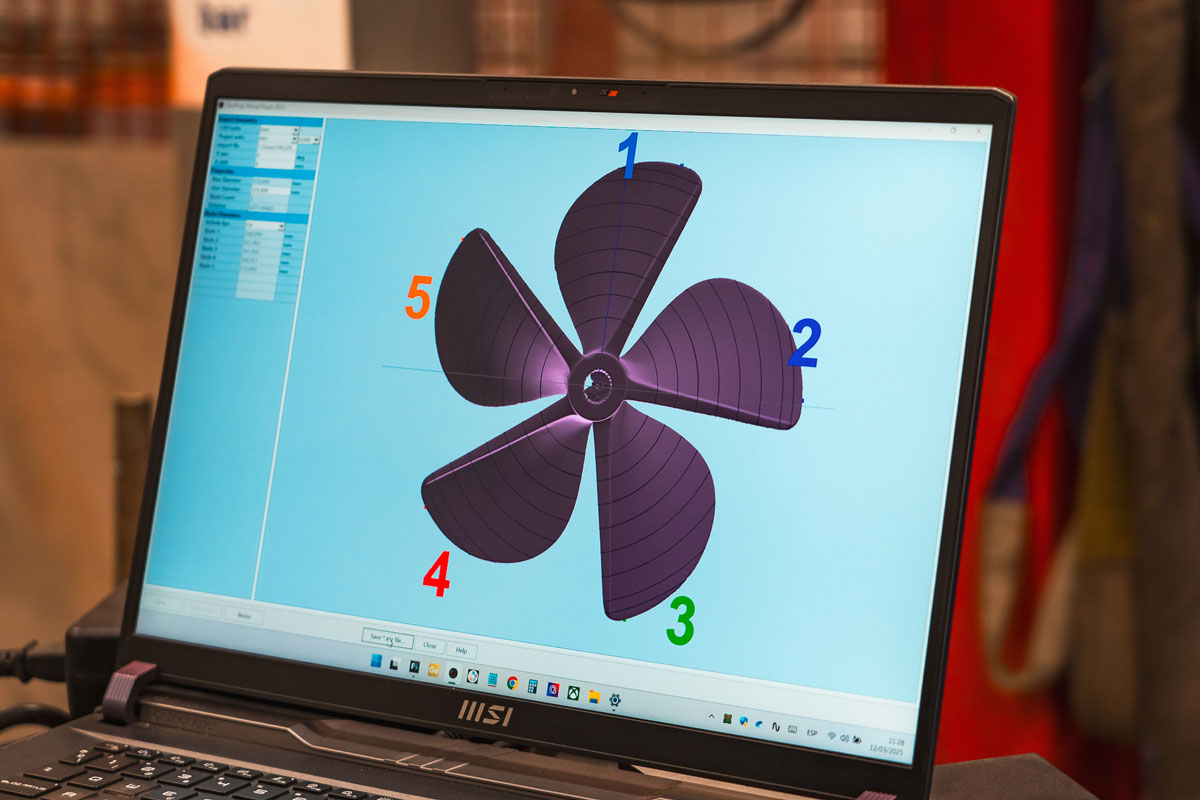

Del escaneo 3D al diagnóstico de la hélice

El objetivo del escaneo no es simplemente obtener una imagen tridimensional.

Los datos obtenidos permiten analizar la geometría real de la hélice, identificar las desviaciones existentes y determinar dónde es necesario actuar durante la reparación.

De esta forma, el escaneo se convierte en una herramienta de diagnóstico.

Si encontramos zonas fuera de los límites establecidos para la clase aplicable, disponemos de información objetiva para definir los trabajos de reparación necesarios para recuperar la geometría dentro de los límites establecidos.

Y después de la reparación, esa misma metodología permite volver a comprobar la geometría y verificar el resultado.

Medimos → analizamos → reparamos → volvemos a comprobar.

Ese es el principio de trabajo que permite a Metalnox alejarse de una reparación basada únicamente en la experiencia visual.

¿Para qué hacemos todo esto? Los beneficios para el armador

La precisión geométrica de una hélice tiene una relación directa con su comportamiento hidrodinámico.

Una hélice correctamente reparada puede trabajar más cerca de las condiciones geométricas previstas y contribuir a mejorar el funcionamiento del sistema propulsor.

Entre los principales beneficios se encuentran:

• Recuperación del rendimiento: Una hélice deformada o con desviaciones importantes puede perder parte de su capacidad para transformar la potencia del motor en empuje.

La recuperación de su geometría permite devolverla, dentro de las posibilidades de la reparación, a unas condiciones mucho más próximas a las de diseño.

• Reducción de vibraciones: Las diferencias geométricas entre palas pueden generar excitaciones hidrodinámicas.

Controlar el paso, la geometría de las secciones y la posición relativa de las palas ayuda a conseguir una hélice más uniforme y a reducir las posibles fuentes de vibración asociadas a diferencias geométricas.

• Mejor aprovechamiento de la potencia del motor: Una hélice correctamente reparada permite que el conjunto propulsor trabaje en unas condiciones más próximas a las previstas.

Esto resulta especialmente importante cuando existen requisitos específicos de carga del motor y de funcionamiento de la embarcación.

• Mayor control sobre la reparación: Quizá el beneficio más importante de este proceso sea que no tenemos que decidir cómo reparar una hélice únicamente a partir de la inspección visual.

El escaneo nos proporciona datos.

Los datos nos indican dónde están las desviaciones.

Y esas desviaciones nos permiten definir y verificar la reparación.

¿Qué mejoras pueden conseguirse?

Los datos de rendimiento del sistema PropScan, tomando como referencia una hélice ISO Clase III, muestran mejoras medias asociadas a las diferentes clases de precisión.

Según esta información:

• Clase S: ahorro de combustible del 10–15 % y aumento de velocidad de hasta 3 kt.
• Clase I: ahorro del 5–10 % y aumento de velocidad de hasta 2 kt.
• Clase II: ahorro del 1–5 % y aumento de velocidad de hasta 1 kt.

Estos valores corresponden a la información proporcionada por el sistema PropScan y deben entenderse como referencias de rendimiento, ya que el resultado real de una reparación depende de las características y condiciones de cada embarcación y de su sistema propulsor.

Por eso, en Metalnox no prometemos una cifra determinada de mejora para todas las hélices.

Primero medimos. Después analizamos. Y finalmente determinamos qué puede recuperarse.

En Metalnox, la precisión es nuestra firma

Reparar una hélice no consiste únicamente en enderezar una pala, eliminar una deformación o rellenar de material.

Significa recuperar su geometría y comprobar que el resultado responde a unos criterios técnicos definidos.

En Metalnox Propellers combinamos experiencia en reparación de hélices con tecnología de análisis y escaneo 3D para conocer el estado real de cada hélice y disponer de una base objetiva para definir los trabajos necesarios.

Porque una hélice puede parecer correcta a simple vista. Pero cuando hablamos de propulsión naval, la precisión está en los datos.

Medimos. Analizamos. Reparamos. Verificamos.

Ese es nuestro método.
